تنظیم جک بازویی به چند روش انجام می شود؟
تنظیم جک بازویی همیشه خیلی ساده نیستند و اگر تجربه کافی در این زمینه ندارید شاید بهتر باشد، از روی دفترچه راهنما این کار را انجام دهید. اگر باز هم نتوانستید جک بازویی درب را تنظیم کنید، بهتر است با متخصصین تماس گرفته و از آن ها کمک بخواهید. لوازم جانبی ارائه شده در کیت های دربازکن های برقی همگی قابل تنظیم هستند تا تقریباً برای هر نوع نصبی مناسب باشند. در این مقاله به طور مختصر و کاربردی به نحوه تنظیم جک بازویی می پردازیم.
نحوه عملکرد موتور جک بازویی
موتور جک پارکینگی بازویی شامل یک جعبه با یک موتور دنده برقی داخلی و کنترل های الکترونیکی است که روی یک پست دروازه قرار می گیرد و دارای یک بازوی مفصلی است که به درب برقی متصل می‌شود. هنگامی که دربازکن برقی فعال می شود، بازوی مفصلی به آرامی می چرخد و دروازه را باز می کند یا برعکس فشار می دهد که بسته شود. موتور های جک های برقی بازویی معمولاً دارای یک سوئیچ محدود برای تنظیم موقعیت باز و بسته شدن دروازه بدون نیاز به توقف سخت هستند. بازو دروازه را در حالت بسته نگه می دارد و به طور موثری نیاز به قفل الکتریکی را در بیشتر موارد از بین می برد.

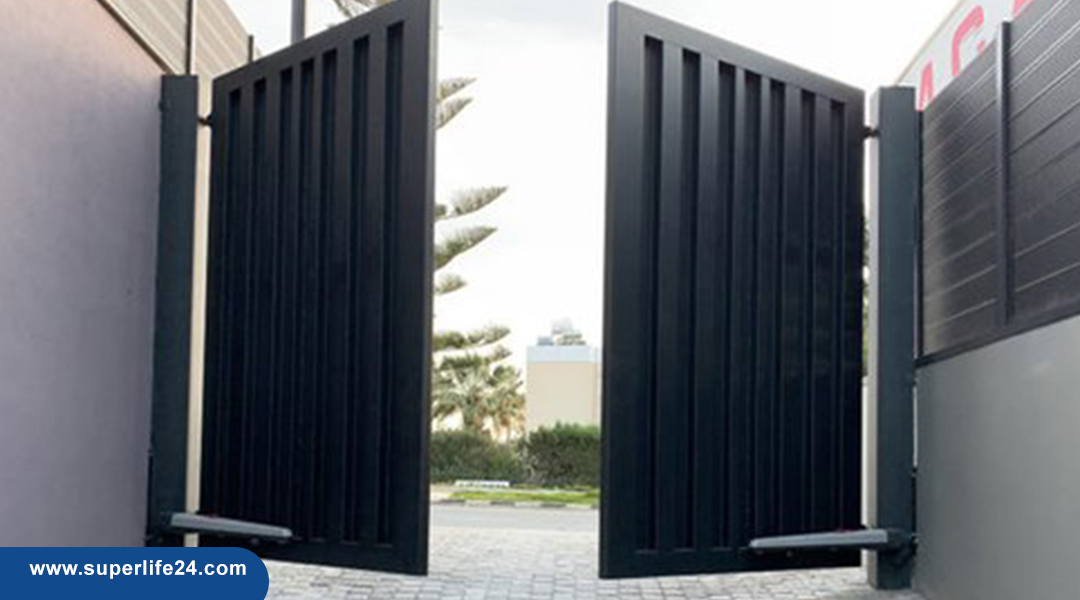

درب های اتوماتیک لولایی دوبل
درب های برقی لولایی دوبل به دو موتور نیاز دارند، یکی برای هر طرف. اما فقط یک موتور شامل برد کنترلی است که هر دو موتور را کنترل می کند و آن ها را هماهنگ نگه می دارد. موتور دوم نیاز به یک کابل در سراسر راهرو دارد. معمولاً فقط یک کابل دو هسته ای لازم است زیرا سوئیچ های محدود برق را مستقیماً به موتور قطع می کنند، اما برخی از موتورها به کابل اضافی برای سوئیچ های محدود نیاز دارند، بنابراین ایده خوبی است که یک کابل پنج هسته ای یا یک کابل 2 هسته ای سنگین و یک کابل سبک تر داشته باشید.
مطالب پیشنهادی سوپرلایف: نکات مهم برای خرید جک بازویی پارکینگ
آماده سازی درب
درب اتوماتیک باید آزادانه باز و بسته شود بدون اینکه لولا ها به هم متصل شوند یا دروازه روی زمین کشیده شود. پایه های دروازه های لولایی باید به اندازه‌ای قوی باشند که نه تنها وزن دروازه را تحمل کنند، بلکه وزن هر کسی که سعی در بالا رفتن از دروازه را دارد نیز تحمل کنند. پایه ها باید فولادی یا از چوب سخت باشند که تاب نخورند زیرا این اتفاق ممکن است باعث افتادن دروازه و کشیده شدن آن بر روی زمین و توقف کار شود. اگر درب به هر دلیلی افتاد، برای رفع این مشکل از چرخ استفاده نکنید، راه حل صحیح این است که پایه ها و لولاها را تعویض کنید زیرا چرخ کشش زیادی ایجاد می کند و برای اتوماسیون مناسب نیست.
موتور را روی پست قرار دهید
اگر موتور عریض تر از تیر دروازه باشد، یک براکت زاویه دار لازم است.
هنگام باز بودن دروازه باید فضای کافی برای چرخش جک بازویی وجود داشته باشد (معمولاً 600 میلی متر - 24 اینچ).
اگر پایه دروازه زاویه دار باشد، موتور باید بیشتر در امتداد پایه نصب شود تا هنگام باز بودن درب مانعی ایجاد نکند. اگر فضایی روی پست وجود نداشته باشد، باید یک پست جدید یا براکت نصب شود.
اگر قرار است درب لولایی برقی بیشتر از 90 درجه باز شود، موتور باید بیشتر در امتداد ستون یا دیوار نصب شود تا در هنگام باز بودن با دروازه مسدود نشود. حداکثر زاویه باز شدن 120 درجه است. اگر پست به اندازه کافی پهن نیست، باید یک پست یا براکت جدید نصب کنید.
تنظیم جک بازویی برای درب برقی بیرون بازشو
درب های اتوماتیک بازشو به سمت بیرون با بکارگیری جک بازویی با تعویض سیم های موتور در اطراف به طوری که در جهت معکوس حرکت کند، قابل راه اندازی هستند.
همچنین پیشنهاد می کنیم مقاله آشنایی جامع و کامل با جک بازویی را نیز مطالعه کنید.
ارتفاع موتور جک بازویی روی پست

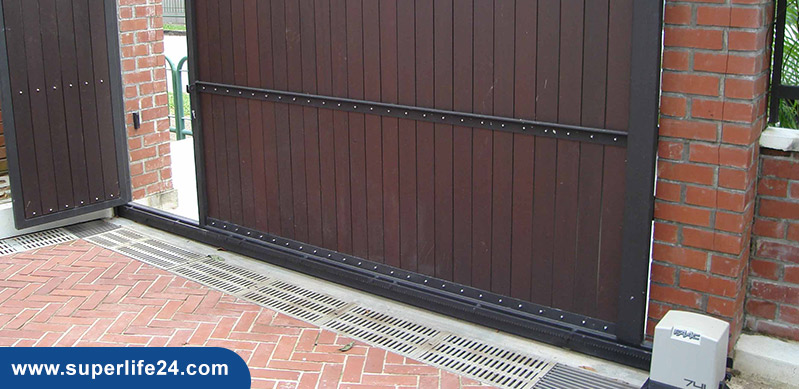

در درب اتوماتیک کشویی یا اسلایدینگ موتور ممکن است به ریل پایین یا وسط دروازه متصل شود. به طور معمول قسمت پایینی موتور باید با بالای ریل دروازه هماهنگ باشد.
اگر ریل پایینی برای نصب موتور مناسب نبود، موتور را در مقابل میله قرار دهید و بازوی مفصلی را در وضعیت بسته قرار دهید (بازو تقریباً مستقیم) تا نقطه ای را پیدا کنید که براکت نصب دروازه روی دروازه قرار می گیرد.
سپس با استفاده از یک تراز و یک لبه مستقیم از بالای ریل در این نقطه می توانید ارتفاع موتور را روی پایه پیدا کنید.
اتصال جک بازویی به پست
حالا موتور را روی پست قرار دهید. اگر ستون فولادی یا چوبی است، باید آن را با پیچ های سر فنجان M8 بچسبانید تا از بین نرود. همچنین می توانید پیچ های گالوانیزه M12 را دریل کنید و به یک ستون فولادی بزنید یا از پیچ های بزرگ برای پایه‌های چوب سخت استفاده کنید.
برای پایه های بلوک آجری یا بتنی باید هسته آن ها با بتن پر شود و از پیچ های به اندازه کافی بزرگ برای اتصال به هسته بتنی استفاده شود. در غیر این صورت ممکن است درب اتوماتیک عملکرد صحیحی نداشته باشد و اگر کسی به شدت به دروازه فشار آورد، خاموش شود. اکنون برای اتصالات کابلی به مدار کنترلی آماده هستید. برای انجام اتصالات برقی جک های بازویی بهتر است از یک برقکار با تجربه کمک بگیرید.
مراحل پایانی
اگر موتور یک جعبه کنترل جداگانه دارد و قبلاً آن را نصب نکرده اید، این کار را انجام دهید. نخست هیچ یک از فتوسل ها یا سایر تجهیزات جنبی درب برقی را نصب نکنید تا اگر چیزی به درستی کار نمی کرد، دچار سردرگمی کم تری شده و مراحل تنظیم جک بازویی را مجدداً مرور کنید.
